履带链轨总成
履带链轨总成

履带链轨总成

履带链轨总成是由履带板、链轨、支重轮等配件组成，方便用户安装和拆卸。

在线咨询
  • 产品介绍

履带链轨总成参数

号 型号 节数︵ 履带重量kg︵ 链轨重量kg︵ 履带，链轨主要安装尺寸
台 台 台
︶ ︶ ︶ A B C D E F G H I
1 8260MC 98 8114 3724 260.35 76.2 87 86.1 83 156 184.15 235 320
2 8260MD 98 8114 3724 260.35 76.2 87 86.1 83 156 184.15 235 320
3 8260ME 98 8471 3820 260.35 76.2 87 92 83 156 184.15 235 320
4 8260MF 98 8480 3820 260.35 76.2 87 92 83 156 184.15 235 320
5 8260MG 84 7026 3239 260.35 76.2 87 88.6 83 156 184.15 235 320
6 8228MC 82 4665 2251 228.6 76.2 71.44 79.2 78 138 169 219.8 294
7 8228MD 104 6429 2879 228.6 76.2 71.44 79.2 78 138 169 219.8 294
8 8228ME 94 4414 1820 228.6 76.2 71.4 71.75 70 129 144 184 251
9 8228MF 94 4417 1823 228.6 76.2 71.4 71.75 70 129 144 184 251
10 8216MD 76 3344 1416 215.9 76.2 64.26 71.4 69.85 125.43 146.08 184.18 251
11 8216ME 110 5884 2162 216 76.2 63 74.3 70 129 146 184 251
12 8216MG 76 3344 1416 215.9 76.2 64.26 71.4 69.85 125.43 146.08 184.18 251
13 8216MH 90 3464 1469 216 76.2 63 67.1 64 116 140.4 178.4 243
14 8216ML 98 4543 1845 216 76.2 63 71.8 70 129 146 184 251
15 8216MJ 76 3381 1483 215.9 76.2 64.26 71.4 69.85 125.43 146.08 184.18 251
16 8216MM 90 5325 1705 216 76.2 63 74.3 70 129 146 184 251
17 8216MS 76 3497 1412 215.9 76.2 64.26 74.6 69.85 125.4 146.08 184.18 251
18 8216MV 100 4644 1848 215.9 76.2 64.3 71.4 70 125.5 146.05 184.15 254
19 8216RE 76 3169 1394 215.9 76.2 64.26 74.3 69.85 125.43 146.08 184.18 251
20 8203MB 76 2549 1142 203 72.2 60 66.8 63 115 146 184 243
21 8203MC 76 2549 1142 203 72.2 60 66.8 63 115 146 186 243
22 8203MD 74 2486 1093 203 72.2 60 66.8 63 115 138.3 178.3 235
23 8203MI 84 　 1272 202.8 76.2 57.9 66.5 68.96 121.4 146 184 242.6
24 8203MJ 74 2543 1150 203 72.2 60 66.8 63 115 138.3 178.3 235
25 8203MM 84 3751 1294 203 72.2 60 66.8 63 115 138.3 178.3 235
26 8203MN 100 3598 1548 203.2 72.2 58 66.9 64 116 138.4 178.4 242
27 8203MP 102 3874 1614 203.2 72.2 60 67.1 63 115 138.3 178.3 235
28 8203MS 72 2566 1059 202.8 76.2 57.9 69.8 68.96 121.4 133.3 171.4 230
29 8203MV 100 3598 1548 203.2 72.2 58 66.9 64 116 138.4 178.4 242
30 8190MB 90 2660 1056 190 62 58 59.4 58 105 124.4 160.4 218
31 8190MH 90 2660 1056 190 62 58 59.4 58 105 124.4 160.4 220
32 8190MK 98 2676 1088 190 69 58 59.4 60 106 119.57 155.57 207
33 8190ML 90 2660 1056 190 62 58 59.4 58 105 124.4 160.4 220
34 8190MM 98 2870 1216 190 62 58 59.1 58 105 124.4 160.4 220
35 8190MN 118 　 1464 190 62 58 59.1 58 105 124.4 160.4 220
36 8190MO 92 2502 1080 190 62 58 59.4 58 105 124.4 160.4 214
37 8190MV 98 2966 1216 190 62 58 59 58 105 124.4 160.4 220
38 8175GA 94 　 1052 175.41 58.72 57.25 58.72 60.2 103.2 125.4 144.46 212
39 8175GB 96 　 1046 175.41 58.72 57.25 58.72 60.2 103.2 125.4 144.46 212
40 8175MA 84 1496 564 175 57 54 48.3 47 88 86.4 102.4 168
41 8175MG 84 1496 564 175 57 54 48.3 47 88 86.4 102.4 168
42 8175MH 100 3126 1101 175 57 54 55.22 56.5 101.5 122.4 158.4 218
43 8175MI 100 3126 1101 175 57 54 55.22 56.5 101.5 122.4 158.4 218
44 8175MJ 98 　 1090 175 57 54 57.4 56.5 101.5 122.4 158.4 218
45 8175MK 74 1832 822 175 57 54 58.5 56.5 101.5 122.4 158.4 218
46 8171MA 78 1862 852 171 58.73 55.12 53.8 53.3 101.6 125.41 144.46 209.26
47 8171MB 78 2256 852 171 58.73 55.12 53.8 53.3 101.6 125.41 144.46 209.26
48 8171GA 88 1884 704 171.45 60.33 55.56 54 52 95.2 107.95 107.95 184
49 8171GC 80 1480 640 171.45 60.33 55.56 54 52 95.2 107.95 107.95 184
50 8171GE 82 1680 647 171.45 60.33 55.56 50.83 52 95.2 107.95 107.95 179
51 8171GF 82 1568 656 171.45 60.33 55.56 54 52 95.2 107.95 107.95 184
52 8155GA 84 1086 520 155.57 57.15 49.2 43 41.3 76.2 88.9 88.9 157
53 8155MB 92 1210 613 155.57 54.8 48.5 47 47 84 88.9 104.8 159
54 8154MB 74 924 482 154.1 57.1 44 45.3 47 87 82.4 112.4 162
55 8154MC 78 844 331 154 57 44 41.3 40 74 73 89 131
56 8154ME 78 1678 508 154.1 57.1 44 45.3 47 87 82.4 112.4 162
57 8154MF 78 1094 518 154.1 57.1 44 45.3 47 87 89.8 119.8 169.4
58 8154MG 78 1072 512 154.1 57.1 44 45.3 47 87 82.4 112.4 162
59 8140GB 84 1014 348 140 52 44 40.3 40 75 86 86 137
60 8135MD 88 780 350 135 43.4 41 41.3 41 75 72 99 143
61 8135GA 80 599 209 135 46 41 35.2 35 65 64.4 88.4 123.4
62 8135GB 80 546 215 135 46 41 35.2 35 65 74.4 98.4 133.4
63 8135GC  78 555 201 135 46 41 35.2 35 65 58.4 82.4 117.4
64 8135GD 74 522 188 135 46 41 35.2 35 65 53.4 77.4 112.4
65 8135GE 80 526 290 135 46 41 35.2 35 65 80 104 140
66 8135GF 96 711 258 135 46 41 35.2 35 65 69.4 93.4 128.4
67 8135GK 78 616 229 135 46 40 35.1 36 67 80 104 140
68 8135GV 78 642 293 135 43.4 42.4 39 36 70 72 99 140
69 8125GA 86 417 178 125 53 36 32 35 63 80 80 128
70 8101GH 100 508 184 101.6 23.5 36.55 33.26 40 70 55.5 55.5 97



序号 型号 　 结构型式 适用吨位
J K L M N O P Q R
1 8260MC 278.06 266 138.5 133 650 70.5 306 27.2 57.2 主销式 70T
2 8260MD 278.06 266 138.5 133 650 70.5 306 26.2 57.2 主销式 70T
3 8260ME 278.06 266 138.5 133 650 70.5 306 29 57.2 主销式 70T
4 8260MF 278.06 266 138.5 133 650 70.5 306 26.2 57.2 主销式 70T
5 8260MG 278.06 266 138.5 133 650 70.5 306 27.2 55.7 主销式 D355
6 8228MC 245.6 238.5 129.9 122.8 560 97 268 24.5 48.5 主销式 D150、D155、TY320B
7 8228MD 245.6 238.5 129.9 122.8 600 97 268 26 48.5 插销式 40T
8 8228ME 210 202.6 113.4 106 600 49 247 24.2 47.3 主销式 45T
9 8228MF 210 202.6 113.4 106 600 49 247 24.2 47.3 插销式 45T
10 8216MD 211.4 203.3 113.1 108.4 560 86 250 19.2 47.32 主销式 D7G、SD22、D85
11 8216ME 209.2 202.1 113.1 106 600 44 247 24.5 47.32 主销式 PC400
12 8216MG 211.4 203.3 113.1 108.4 560 86 250 19.2 47.32 主销式 D7G
13 8216MH 197.6 191.4 106.3 102 600 41 247 22.2 44.4 插销式 30T
14 8216ML 209.2 202.1 113.1 106 600 49 247 24.2 47.3 主销式 35T
15 8216MJ 211.4 203.3 113.1 108.4 560 86 250 20.5 47.32 主销式 D7G
16 8216MM 209.2 202.1 113.1 106 910 123 205 20.2 47.32 主销式 TSY220
17 8216MS 211.4 203.3 113.1 108.4 610 86 250 19.2 47.32 单齿主节 TY320B
18 8216MV 207.45 200.25 107.25 107.25 600 49 247 73.2 47.7 主销式 EC360
19 8216RE 208.4 200.4 113.1 108.4 560 86.3 252.25 19.2 47.3 单齿主节 SD22
20 8203MB 208 200.9 115.1 108 500 74 238 20.2 44.4 主销式 宣化T140、上海TY120
21 8203MC 208 200.9 115.1 108 500 74 238 20.2 44.4 主销式 鞍山120
22 8203MD 200.3 193.2 107.4 100.3 510 74 238 19.2 44.4 主销式 D60、D65
23 8203MI 205.1 195.1 114.3 114.3 　 　 　 20.2 44.15 主销式 移山120
24 8203MJ 200.3 193.2 107.4 100.3 510 74 238 20.2 44.4 主销式 D60、D65、TBY160
25 8203MM 200.3 193.2 115.1 100.3 1100 90 190 20.2 44.4 主销式 TSY160L、TS160L
26 8203MN 200.6 194.1 107.5 101 600 37 232.5 20.3 44.75 主销式 EC290
27 8203MP 200.3 193.2 107.4 100.3 600 37 232.5 20.2 44.4 插销式 30T
28 8203MS 192.5 182.5 101.7 101.7 560 74 238 19.2 44.4 单齿主节 D60、D65、TBY160
29 8203MV 200.6 194.1 107.5 101 600 37 232.5 20.3 44.75 主销式 EC290
30 8190MB 175.6 169.6 90.8 84.8 600 36 217.5 18.2 37.8 主销式 PC200、PC220
31 8190MH 175.6 169.6 90.8 84.8 600 36 217.5 20.2 37.8 插销式 PC200、PC220
32 8190MK 170.57 161.8 87.32 82.57 600 36 217.5 20.2 36.63 主销式 E220B
33 8190ML 175.6 169.4 90.4 84.8 600 36 217.5 20.2 37.8 主销式 PC200、PC220
34 8190MM 176 170 87.78 83 600 36 217.5 20.2 37.7 插销式 EC210B、EC240B
35 8190MN 176 170 87.78 83 　 　 　 20.2 37.7 主销式 EC210B、EC240B
36 8190MO 173.6 167.6 88.8 82.8 600 36 217.5 20.2 37.8 主销式 20T
37 8190MV 176.04 170.16 87.78 83 600 36 217.5 20.2 38 主销式 EC210
38 8175GA 168.4 162.4 88.8 82.8 　 　 　 18.2 36.3 主销式 MS180、EX200-1、D5B
39 8175GB 168.4 162.4 88.8 82.8 　 　 　 16.2 36.3 主销式 MS180、EX200-1、D5B
40 8175MA 122.4 117.5 57.3 52.4 500 38.5 203 16.2 31 插销式 12T、10T
41 8175MG 122.4 117.5 57.3 52.4 500 38.5 203 16.2 31.75 主销式 12T、10T
42 8175MH 173 166.7 92.2 84.4 600 38.5 203 18.2 37.72 主销式 D50、PC150
43 8175MI 173 166.7 92.2 84.4 600 38.5 203 16.2 37.72 主销式 D50、PC150
44 8175MJ 173 166.7 92.2 84.4 　 　 　 18.2 37.72 主销式 D50、PC150
45 8175MK 173 166.7 92.2 84.4 500 62 199.6 18.2 37.8 主销式 D50、PC150
46 8171MA 176.3 167.2 86.3 86.3 450 62 199.9 16.2 36.5 主销式 T90、T100
47 8171MB 176.3 167.2 86.3 86.3 720 90 162 18.2 36.5 主销式 T90、T100
48 8171GA 146.5 138.1 74.5 74.5 500 62 199.6 16.2 33.34 主销式 YC135
49 8171GC 146.5 138.1 74.5 74.5 500 33 198.9 14.2 33.34 主销式 W203、W16
50 8171GE 146.5 138.1 74.5 74.5 600 33 198.9 16.2 33.34 插销式 EC150、EX120
51 8171GF 146.5 138.1 74.5 74.5 500 33 198.9 16.2 33.34 插销式 YC135
52 8155GA 123.5 117.1 59.5 59.5 305 52 166 12.2 28.7 主销式 1700、1800摊铺机
53 8155MB 127.9 119.3 59.9 59.5 320 52 166 14.2 25.6 主销式 1700、1800摊铺机
54 8154MB 123.4 117.4 56.6 50.6 450 56 167 14.2 27.8 主销式 6T
55 8154MC 105 99.7 50.3 45 450 26 165 14.2 23.7 插销式 6T
56 8154ME 123.4 117.4 56.6 50.6 650 81 144 16.2 23.7 主销式 6T
57 8154MF 127.2 124.9 63.9 58 450 26 165 14.2 23.7 主销式 6T
58 8154MG 123.4 117.4 56.6 50.6 400 55.5 182.5 14.2 23.7 主销式 6T
59 8140GB 116.4 112 56 56 450 28 163.5 14.2 28 插销式 8.5T
60 8135MD 106 100.7 51.3 46 450 20 154 12.2 23.7 插销式 6T
61 8135GA 89 89 41 41 400 20 154 12.2 22.5 插销式 5.5T
62 8135GB 99 99 51 51 400 20 154 12.2 22.5 插销式 5.5T
63 8135GC  83 83 35 35 400 20 154 12.2 22.5 插销式 5.5T
64 8135GD 74 74 30 30 400 20 154 12.2 22.5 插销式 5.5T
65 8135GE 104.6 104.6 56.6 56.6 300 20 154 12.2 22.5 插销式 5.5T
66 8135GF 94 94 46 46 450 20 154 12.2 22.5 插销式 5.5T
67 8135GK 107.6 101.6 57.6 53.6 400 20 154 12.2 22.2 插销式 5.5T
68 8135GV 107.4 101.4 50.6 47.4 380 20.5 154 13.2 22.3 插销式 EC55
69 8125GA 104.1 101.2 57.2 57.2 250 45.5 140 10.2 21.7 主销式 EX30
70 8101GH 76 76 35 35 350 21.5 109 　 21 插销式 3.5T

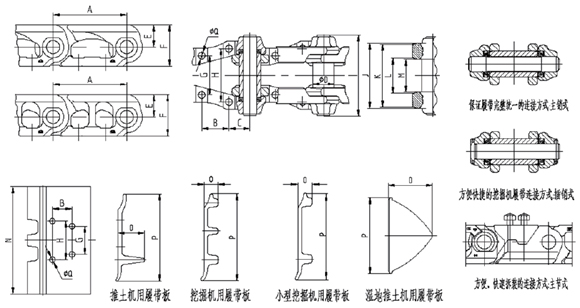

履带链轨总成图纸

履带链轨总成图片
